Теплоизоляция технологических трубопроводов. Завод по сжижению природного газа (СПГ) мощностью 5/тн час. Челябинская область, г. Магнитогорск.

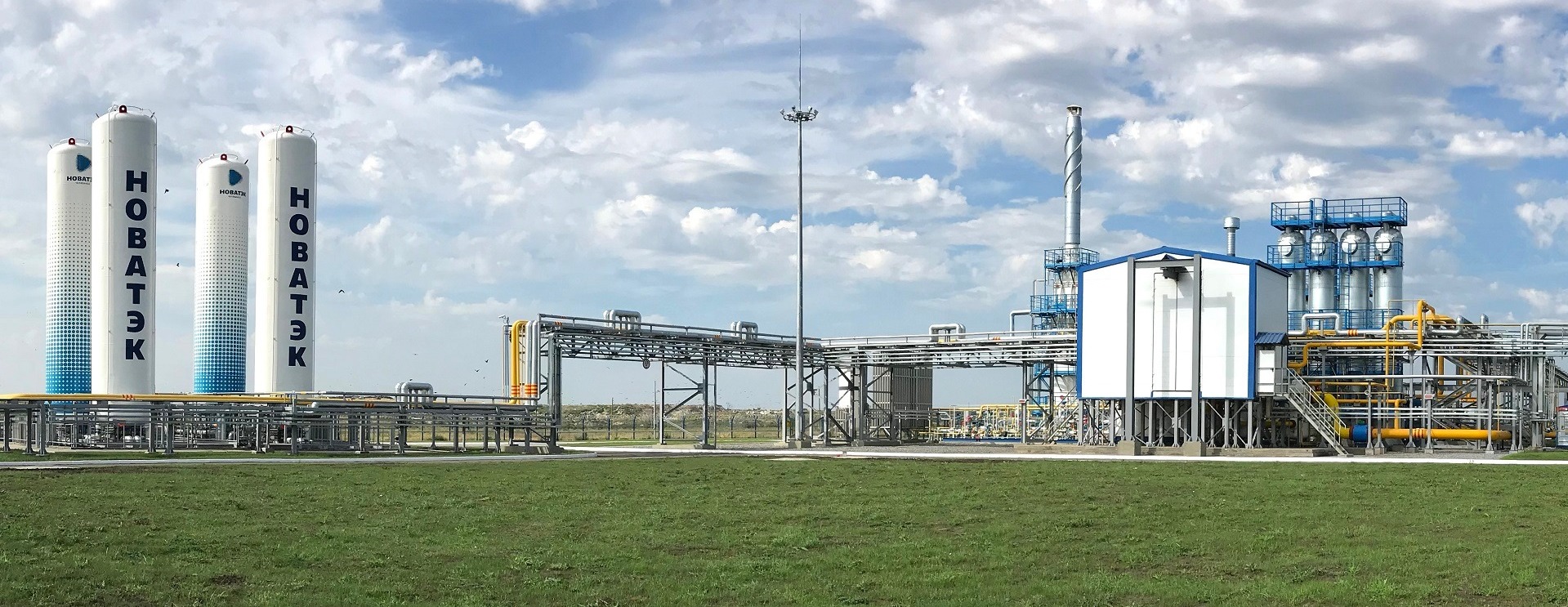

В 2019 году компания ПАО «Новатэк» анонсировала строительство завода по сжижению природного газа малой мощности 5 тн/час в г. Магнитогорск, Челябинской области. Компания ООО «Теплоизоляция Пермь» приняла участие в проектировании и поставке теплоизоляционных материалов Aeroflex для нужд строительства.

Краткое описание задачи:

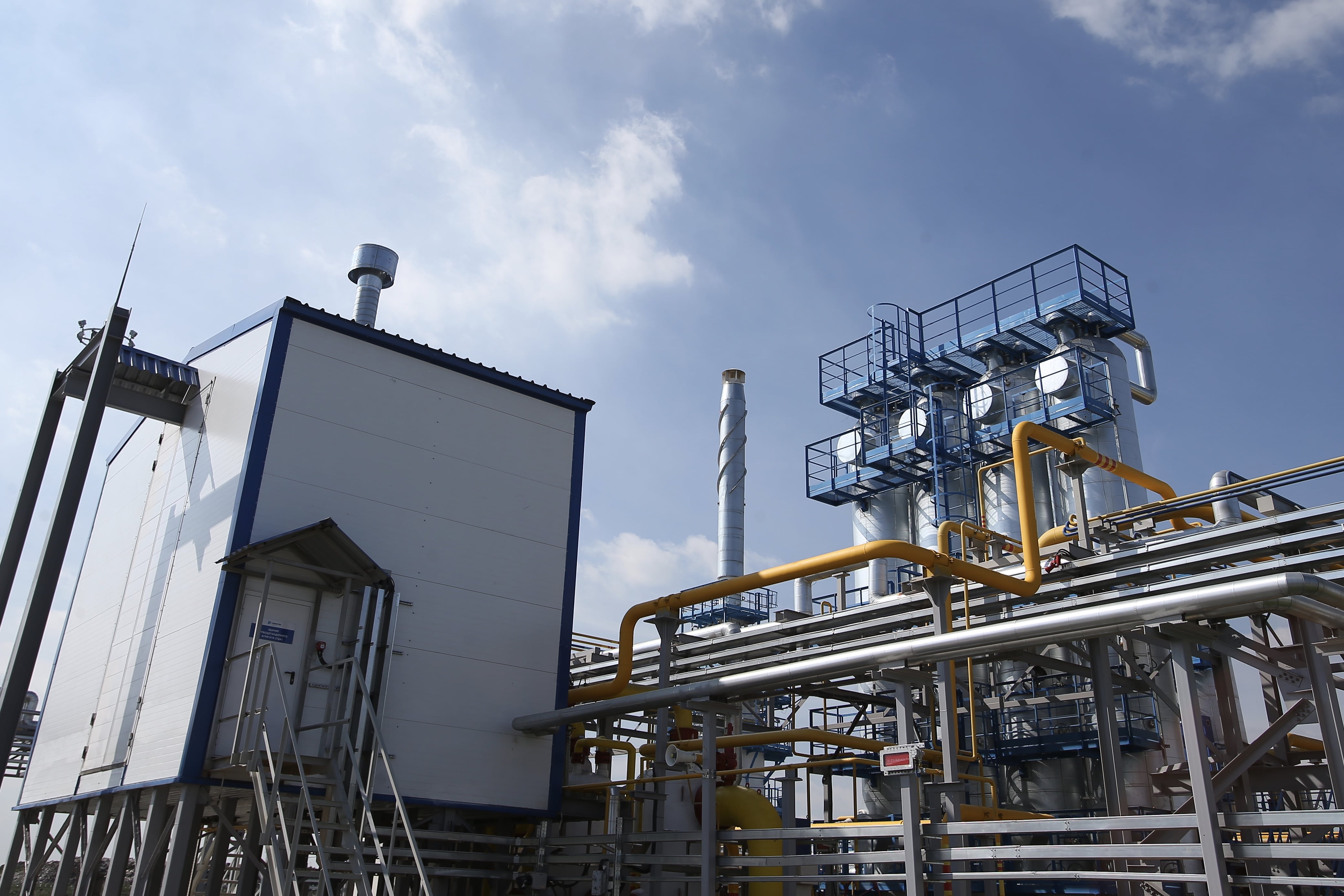

В соответствии с техническим заданием проектом, в котором принимала участие компания ООО «Теплоизоляция Пермь», на участках БДУ, хранения и выдачи СПГ предполагалось строительство новых технологических трубопроводов внешними диаметрами 57, 89 и 133 мм. Рабочие температуры теплоносителя -162°С. По требованию заказчика оборудование должно подвергаться периодическим тестовым испытаниям при температурах -193°С. Прокладка трубопроводов осуществлялась на улице, на эстакаде.

Состав оборудования:

Трубопровод стальной 57х3,5 мм.

Трубопровод стальной 89х4,5 мм.

Трубопровод стальной 133х4,0 мм.

Требования к теплоизоляционной конструкции:

1. После включения оборудования и в процессе работы изоляция должна предотвращать промерзание и распространение льда от стенки оборудования к внешней поверхности конструкции.
2. Конструкция должна быть герметичной и должна предотвратить проникновение воздуха из окружающей среды к стенкам оборудования.
3. Конструкция должна предотвращать образование конденсата на поверхности.
4. Теплоизоляционная конструкция должна обладать высокой стойкостью к термическим нагрузкам и должна выдерживать серию включений/выключений оборудования без нарушений структуры. Возникновение растрескиваний, расслоение, абсорбирование влаги, изменение фактической толщины теплоизоляционного слоя после серии включений/выключений должно быть исключено.
5. Конструкция тепловой изоляции должна предотвращать вероятную конденсацию кислорода в непосредственной близости от стенок изолируемого оборудования.
6. Конструкция тепловой изоляции должна быть устойчива к внешним атмосферным воздействиям – ультрафиолету, атмосферной влаге, снеговым нагрузкам, ветровым нагрузкам, озону.
7. Конструкция тепловой изоляции должна предотвращать нагрев теплоносителя, транспортируемого трубопроводами, и обеспечивать заданную технологическим процессом температуру вещества в конечной точке.
8. Теплоизоляционная конструкция должна препятствовать возникновению коррозии стенок оборудования.

Порядок выбора типа и марки теплоизоляционного материала:

Для оборудования и трубопроводов с низкими температурами, строящихся в рамках проекта, предполагалось использование теплоизоляция на основе вспененного атмосферостойкого эластомера.

В процессе поиска технического решения был проведен анализ документации трех производителей теплоизоляционных материалов на основе закрытоячеистых каучуков. По результатам анализа было принято решение использовать теплоизоляцию на основе этиленпропилендиенового каучука, как атмосферостойкого неполярного полимера, и по техническим параметрам отвечающего требованиям проекта.

После изучения коммерческих предложений от трех производителей теплоизоляции на основе EPDM проектирующая организация остановила выбор на продукции Aeroflex EPDM. Обоснованием выбора бренда Aeroflex являлось:

• В товарной линейке Aeroflex присутствовали все предусмотренные проектом изделия из EPDM. В ассортиментных рядах двух других производителей отсутствовала часть материалов, что требовало переработки проектной документации и увеличения стоимости работ.
• Конечная стоимость изделий Aeroflex EPDM была ниже, чем стоимость аналогичных материалов других производителей.
• Срок производства и поставки материалов Aeroflex EPDM был меньше, чем срок поставки аналогичных изделий конкурентных марок.

Проектное решение и его краткое описание:

В качестве проектного решения было принято использовать теплоизоляционные материалы марки Aeroflex EPDM в виде трубок листов и рулонов, толщинами от 32 до 50 мм. Обустройство теплоизоляции предполагала установку трехслойных конструкций из материала Aeroflex EPDM в комбинации с антиабразивным паро-газонепроницаемым слоем Alutape MKA. Поверх тепловой изоляции осуществлялась установка покрытия на основе стали оцинкованной листовой.

Общие комментарии к проведению теплоизоляционных работ:

При проведении работ по монтажу особое внимание уделялось правильной установке фрикционного антиабразивного слоя, основное назначение которого - предотвращение разрушения теплоизоляции вследствие резких термических нагрузок и сдвигов изоляционного слоя и изолируемой поверхности относительно друг друга. Полимерная пленка на поверхности слоя предназначена для снижения абразивных нагрузок и предотвращения гальванической коррозии, возникающей между алюминиевой фольгой в составе покрытия и стальной поверхностью трубопроводов.
