Теплоизоляция трубопроводов АО «ПНГ»

Место

Россия, Республика Коми

Год
2015 г.

Теплоизоляция наружных трубопроводов транспорта нефтяной эмульсии.

В 2015 году в ООО «Теплоизоляция Пермь» обратилась компания АО «Печоранефтегаз». В рамках обращения было направлено техническое задание на подбор материалов для тепловой изоляции трубопроводов воды и нефтяной эмульсии, эксплуатируемых на месторождениях АО «ПНГ». По итогам работы между АО «ПНГ» и ООО «Теплоизоляция Пермь» был заключен договор на поставку теплоизоляционных материалов Aeroflex.

Краткое описание задачи.

В соответствии с техническим заданием проектом предполагалось обустройство тепловой изоляции трубопроводов проложенных на промысловых объектах заказчика, транспортирующих воду и нефтяную эмульсию. Теплоизоляцию предполагалось установить в целях предотвращения остывания теплоносителей при их движении по трассам трубопроводов, а также предотвращения замерзания теплоносителей в случае аварийных и периодических остановок работы оборудования в зимнее время. Задача усложнялась рядом факторов:

  • Климатические условия эксплуатации оборудования в местности, приравненной к районам Крайнего Севера – высокая степень влияния ультрафиолета в ясные дни, снеговая нагрузка, низкие температуры окружающего воздуха при монтаже и эксплуатации;
  • Необходимость установки системы электрообогрева на основе саморегулирующегося греющего кабеля с максимальной рабочей температурой до +121°С;
  • Трубопроводы транспортировки нефтяной эмульсии подлежат периодической пропарке;
  • Значительная удаленность месторождения – высокая стоимость экстренных ремонтов конструкции, затрудненная доставка и монтаж изоляции.


Состав изолируемого оборудования:

Трубопроводы стальные 273х7,0, 219х6,0, 159x4,5, 108х4,0, 89х4,5, 57х3,5.

Требования к теплоизоляционной конструкции:

  1. Тепловая изоляция должна предотвращать сокращение температуры теплоносителей, транспортируемых по трассам трубопроводов, и обеспечивать заданные технологическим процессом температуры веществ в конечных точках.
  2. Теплоизоляционный слой должен выдерживать температуры пропарки, предусмотренные технологическим процессом.
  3. Тепловая изоляция в комплексе с системой электрообогрева должны препятствовать замерзанию теплоносителей в случае аварийной остановки их движения в период наиболее холодной пятидневки.
  4. Тепловая изоляция должна обладать высокой гибкостью при отрицательных температурах окружающего воздуха.
  5. Теплоизоляционная конструкция должна обладать стойкостью к атмосферным воздействиям, в том числе ультрафиолету, влаге, озону, снеговым и ветровым нагрузкам.
  6. Конструкция тепловой изоляции трубопроводов должна быть герметичной и должна предотвращать проникновение атмосферной воды к поверхности трубопроводов в целях исключения коррозии.

Проектное решение и его краткое описание:

В качестве проектного решения было принято использовать теплоизоляционные изделия Aeroflex EPDM в виде трубок и рулонов. Выбор теплоизоляционного материала был обусловлен способностью стандартных изделий Aeroflex EPDM выдерживать максимальную температуру нагрева греющего кабеля (+121°С), а также пиковые температуры до +175 градусов Цельсия на период пропарки трубопроводов. Работы по обустройству тепловой изоляции предполагали установку однослойных конструкций из материала Aeroflex EPDM поверх системы электрообогрева. Для монтажа изоляции применялся клей Aeroseal и лентa Protape. В качестве защиты от механических повреждений теплоизоляционного слоя по тепловой изоляции устанавливался покрывной слой на основе стеклоткани, ламинированной алюминиевой фольгой.

Результат
1

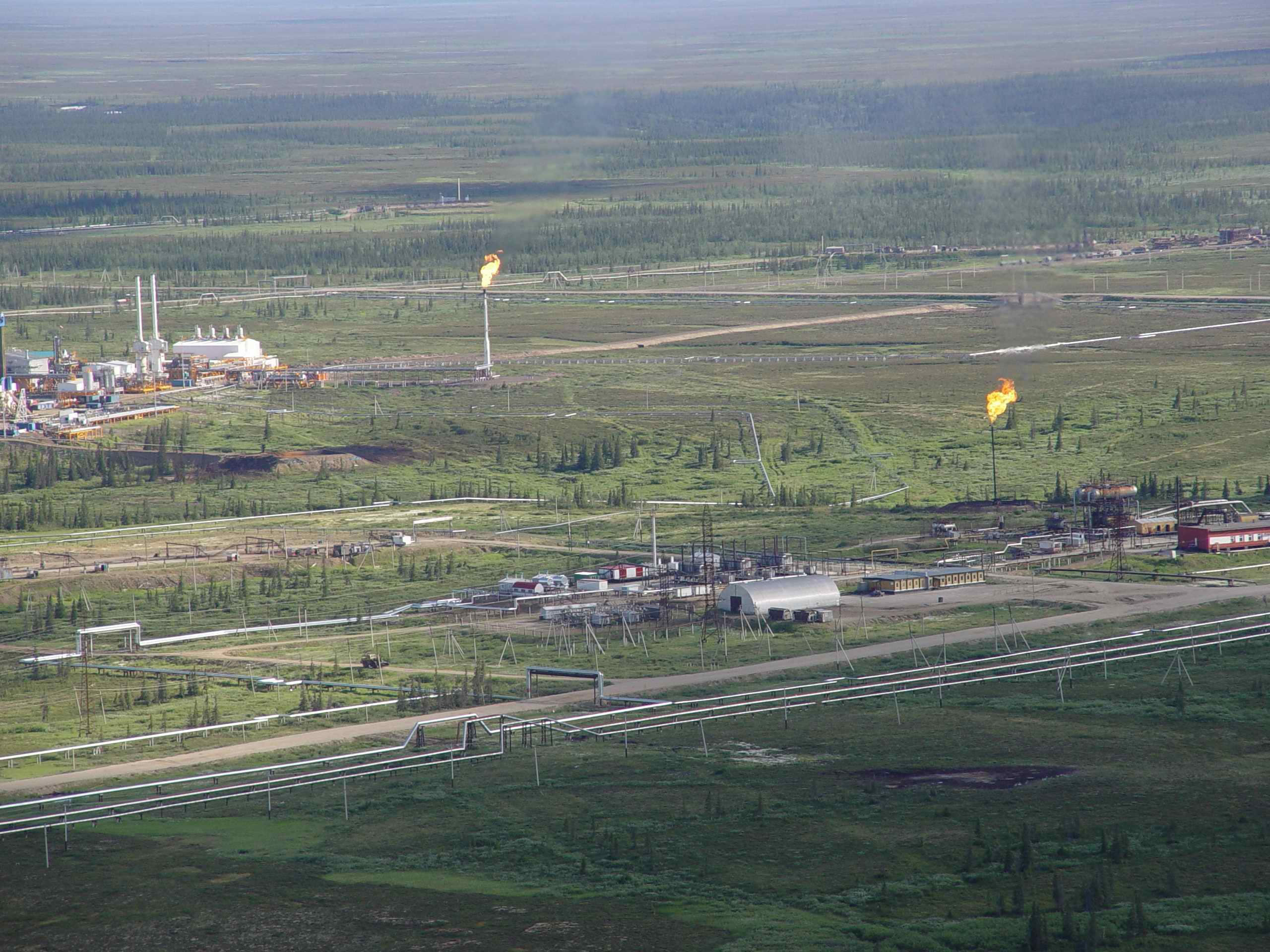

На фото 1: Технологические трубопроводы АО «ПНГ»
  • При проведении внешних осмотров конструкций с применением изделий Aeroflex EPDM признаков термического разрушения теплоизоляционного слоя не выявлено.
  • Теплоизоляционная конструкция в комплексе с системой электрообогрева обеспечивает заданные технологическими режимами температуры теплоносителей и препятствует их остыванию.
  • Разрушение теплоизоляционного слоя из-за внешних воздействий окружающей среды отсутствует.
  • Теплоизоляционная конструкция герметична в должной степени и препятствует проникновению атмосферной влаги к поверхности трубопроводов.
